Diagnosis multimarca TEXA
En los últimos años, la difusión de la electrónica a bordo de los vehículos ha sido exponencial y ha alcanzado un nivel de complejidad muy alto. Hoy en día, el especialista en reparaciones debe poder trabajar mejor en diferentes tipos de vehículos, con diferentes protocolos de diagnosis y múltiples modalidades de conexión.
GO EASIER. GO MULTIHUB.

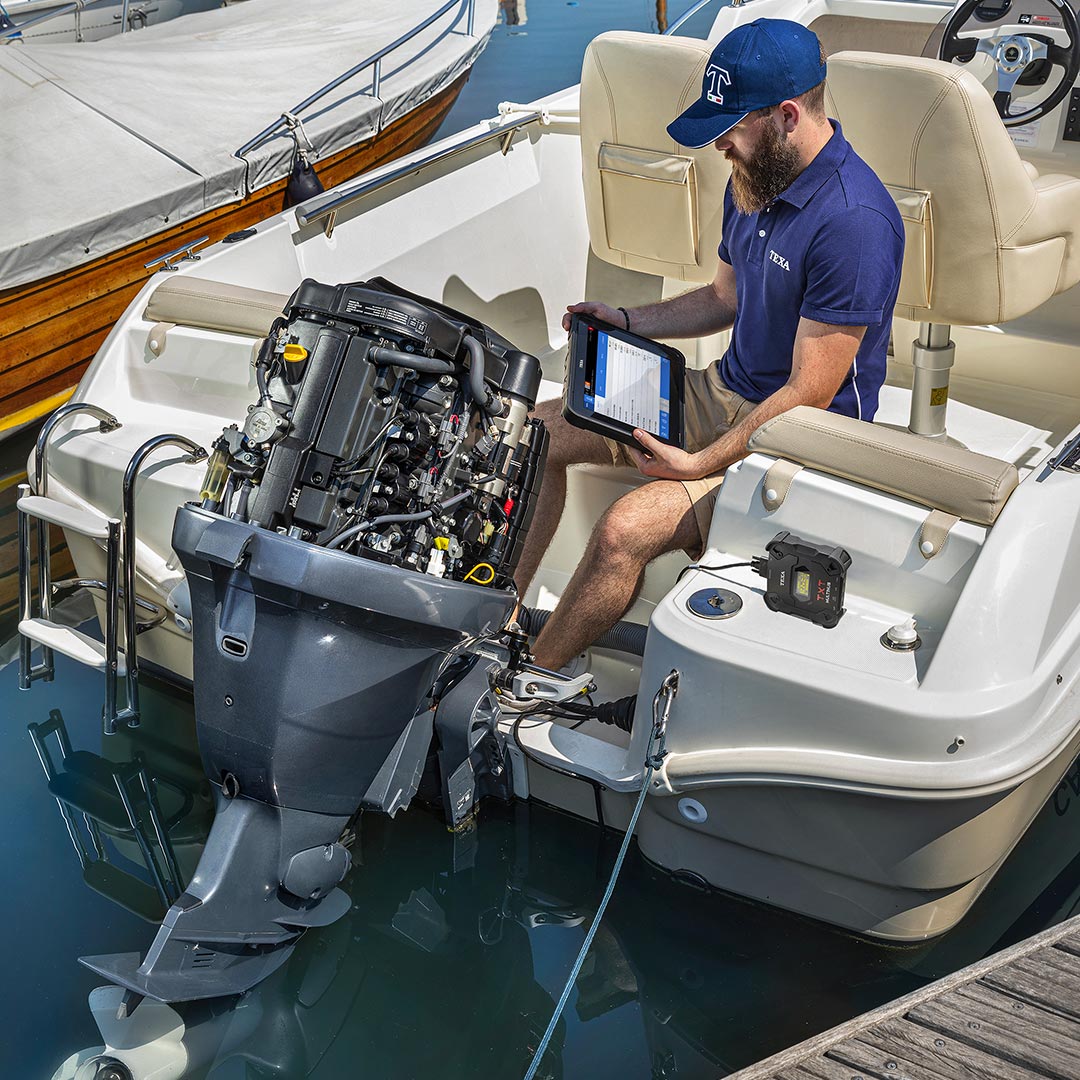

Un único instrumento, para todos los ambientes
Gran funcionalidad, gracias al display integrado
Tensión batería con sólo echar un vistazo.
Robusto, práctico y manejable: un “instrumento resistente” perfecto para cualquier situación
TXT MULTIHUB está equipado con una carcasa reforzada especial con protecciones de goma antichoque. Su nivel de protección certificado es IP53, por lo que es resistente a salpicaduras de agua y al polvo.
Conectividad "sin límites"
un auténtico MULTIHUB
un módulo Wi-Fi para las operaciones de diagnosis que utilizan estándar CAN y DoIP
un cable de red (Ethernet) reservado para las operaciones DoIP (ISO 13400)
una toma USB para todos los tipos de diagnosis, incluida Pass-Thru (SAE J2534-1 y SAE J2534-2).
un módulo Bluetooth para la diagnosis tradicional
DoIP integrado, incluso inalámbrico
Pass-Thru, acceso directo a los datos de los fabricantes
TXT MULTIHUB está preparado para funcionar en cualquier configuración, pasando incluso de una diagnosis estándar a Pass-Thru de forma totalmente automática. Cumple con las normativas SAE J2534-1 y SAE J2534-2, por lo que puede conectarse a un vehículo y proporcionar acceso directo a los datos de mantenimiento y diagnóstico puestos a disposición por los fabricantes del vehículo y esenciales, por ejemplo, para actualizar el software en una o más unidades de control.
La mejor configuración Wi-Fi
Station or Hotspot
TXT MULTIHUB puede conectarse a la unidad de visualización en la configuración Station, utilizando la red Wi-Fi del taller o, alternativamente, un teléfono inteligente. Esta opción asegura una mayor cobertura y un intercambio de datos más rápido entre el software IDC5 y la VCI TEXA.
Sistema operativo Linux “on board” una interfaz que evoluciona contínuamente
TXT MULTIHUB está equipado con el sistema operativo Linux, lo que le confiere una gran funcionalidad y la capacidad de evolucionar, adaptándose sin problemas a nuevas funciones futuras.
Linux también mejora la seguridad informática y la eficiencia, gracias a la comunicación en modo Smart: la interfaz cambia automáticamente los canales, dependiendo de la dinámica del taller y las tipologías de diagnosis, y siempre elige la mejor conexión disponible, sin requerir la intervención del mecánico.
Prodotto da inserire all’interno del sistema per autodiagnosi dei veicoli. Verificare con il proprio rivenditore TEXA di fiducia le modalità di accesso al Nuovo Piano Industria 4.0.
Especificaciones técnicas
Procesador principal:
• Type: iMX6 1 GHz
• RAM: 512 MByte
• Mass Storage: eMMC 8 GByte
Co-Procesador:
• Tipo: STM32F439 168 MHz
• RAM: 2 MByte SRAM, 8 MByte SDRAM
• Flash: 2 MByte
Conector de alimentación: PWR: 2.1 DC jack
Alimentación: 12 – 24 Vdc (por la batería del vehículo a través de conector OBD o cableados específicos)
Consumo: 1 A @12 V max
Conectores USB:
• USB: USB 2.0 host type A max 1 A out
• USB DEVICE: USB 2.0 device type B (conector prioritario)
Comunicación Bluetooth: Bluetooth 5.0 (BDR/EDR/LE)
Comunicación WiFi: WiFi IEEE 802.11 b/g/n 2.4GHz
Banda de funcionamiento: 2400 ÷ 2483.5 MHz
Máxima potencia a radiofrecuencia transmitida: 10 dBm (2400 ÷ 2483,5 MHz)
Conectores de diagnosis::
• DIAGNOSIS: DSUB-26HD (ISO 22900-1)
• DoIP: RJ45 (UDP/TCP 13400)
Conmutador electrónico: Bidireccional, 13 posiciones independientes
Conector de reprogramación centralitas: PV (SAE J2534-1)
Interfaz usuario: Display OLED 64×128 dot
Temperatura de funcionamiento: 0 ÷ 50 °C
Temperatura de almacenamiento: – 20 ÷ 60 °C
Protocolos soportados:
• Códigos de parpadeos (blink codes)
• K, L (con protección de corriente 100 mA), ISO9141-2, ISO14230
• CAN ISO11898-2 High Speed
• Second ISO11898-2 CAN channel
• CAN ISO 11898-3 LOW Speed
• CAN SAE J2411 Single Wire
• SAE J1850 PWM
• SAE J1850 VPW
• SAE J2534-1
• SAE J1708
• UDP/TCP ISO 13400 (DoIP)
Humedad de funcionamiento: 10 ÷ 80 % sin condensación
Dimensiones[mm]: 176,1 x 175,4 x 46,8
Peso: 600 g
Grado de protección IP:: IP53 * (*) Con tapones de protección bien cerrados.
Directivas:
RoHS 2011/65/UE
RED 2014/53/UE
2015/863/UE
Compatibilidad electromagnética:
ETSI EN 301 489-1
ETSI EN 301 489-17
Sistemas radio: ETSI EN 300 328
Seguridad eléctrica:
EN 62638-1/AC:2015
EN 62311:2008
