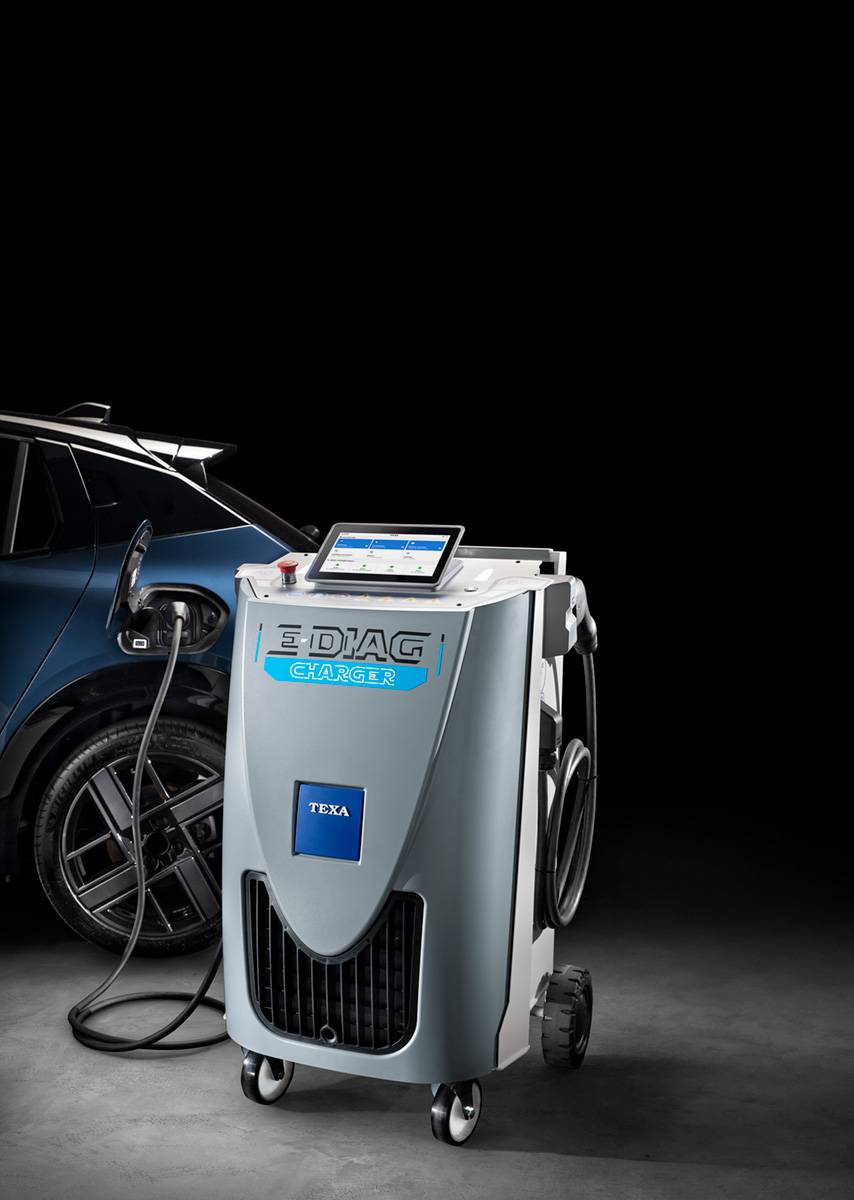

E-DIAG CHARGER
E-DIAG CHARGER
Solicita una demo en tu taller.

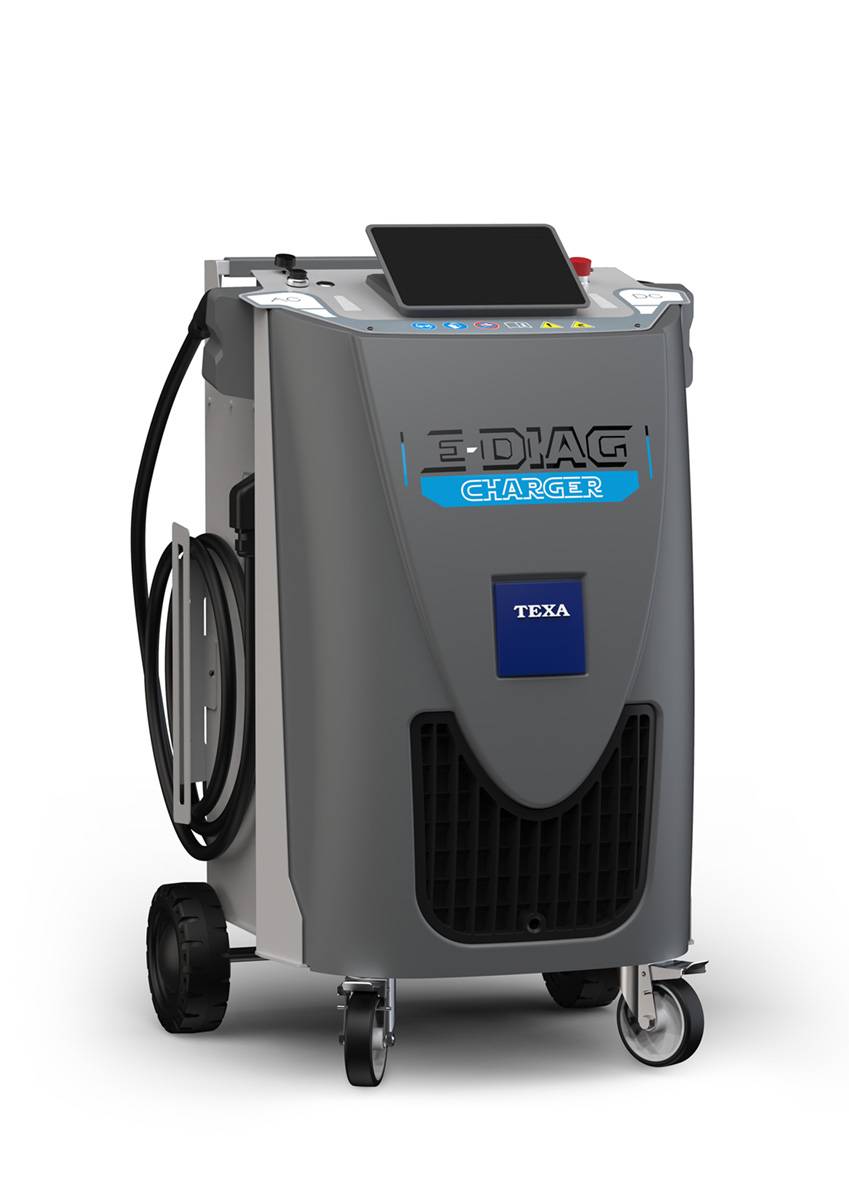

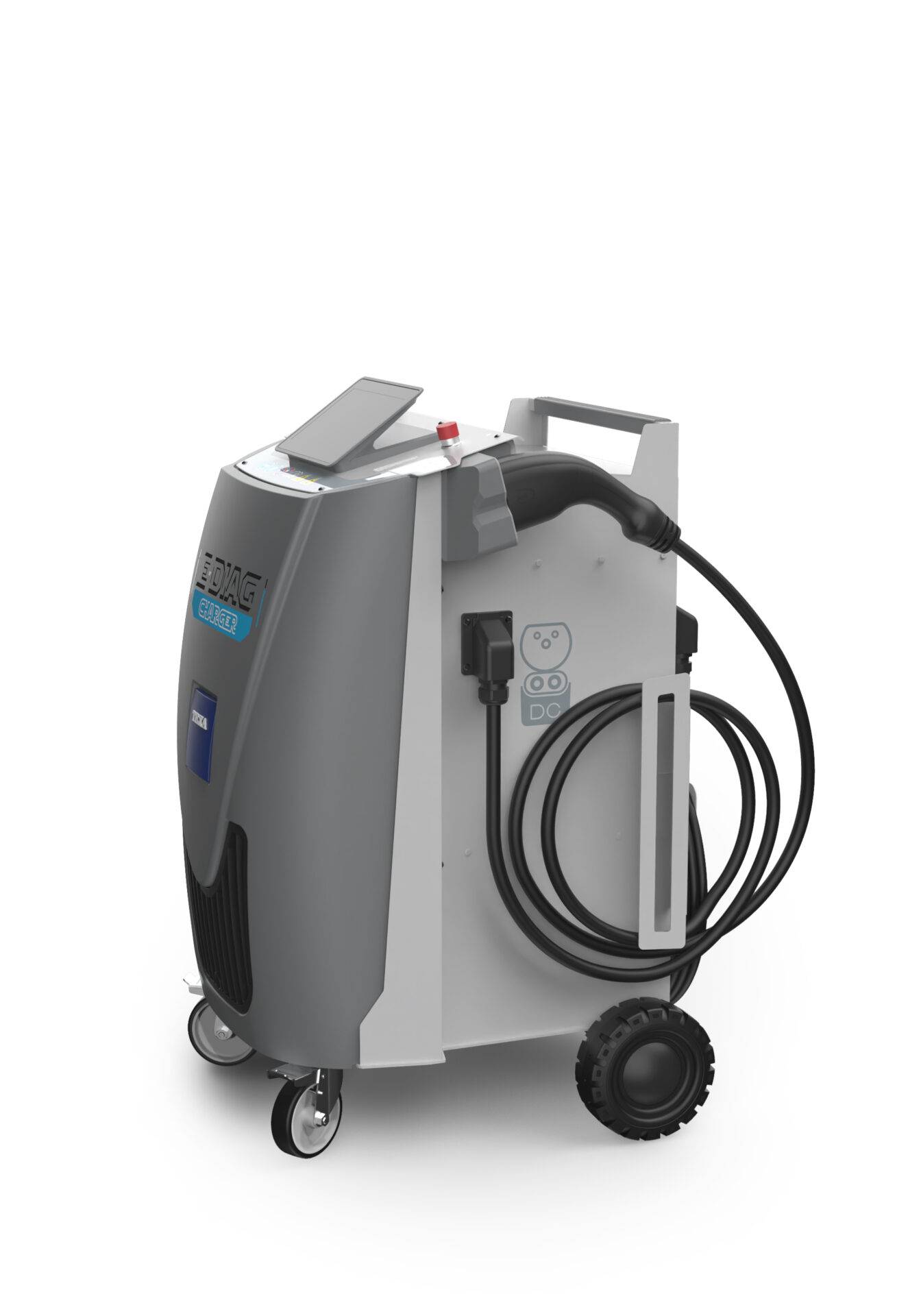

Es una avanzada estación móvil de recarga y diagnosis que responde a las nuevas exigencias de los talleres y permite afrontar mejor los problemas relacionados con el mantenimiento y la gestión de los vehículos eléctricos e híbridos, incluidos los enchufables.
Permite la recarga tanto en corriente continua como en corriente alterna (AC / DC hasta 1000 V), lo que ofrece al taller la posibilidad de probar eficazmente los dos tipos de alimentación de los vehículos.
Es muy importante su innovadora función de diagnosis, que permite comprobar el estado de la batería de tracción y diagnosticar los sistemas implicados en el proceso de recarga, gracias al módulo de diagnosis NANO SERVICE, incluido de serie. Además, el taller puede solicitar un documento adicional relativo al estado de la batería, mediante un certificado que se puede solicitar con un simple clic directamente en el instrumento. Este servicio será especialmente útil para la valoración residual del vehículo, en el que la batería de tracción es uno de los componentes más costosos.
Una solución fiable y versátil, que se adapta fácilmente a diferentes situaciones operativas y es capaz de regular automáticamente la potencia de recarga, en función de la capacidad suministrada por la instalación eléctrica del taller (a través del accesorio medidor de potencia trifásico PLC para E-DIAG CHARGER).
E-DIAG CHARGER reúne muchas funciones:
- Recarga de la batería de tracción de vehículos BEV y PHEV hasta 1000 V
- Diagnosis serial de los sistemas electrónicos de la batería
- Diagnosis serial de los sistemas de recarga de la batería
- Preparado para la recarga y la diagnosis de baterías de servicio de 12 y 24 V
- Funciones especiales
- Verificación y certificación del estado de salud de la batería de tracción
Recarga

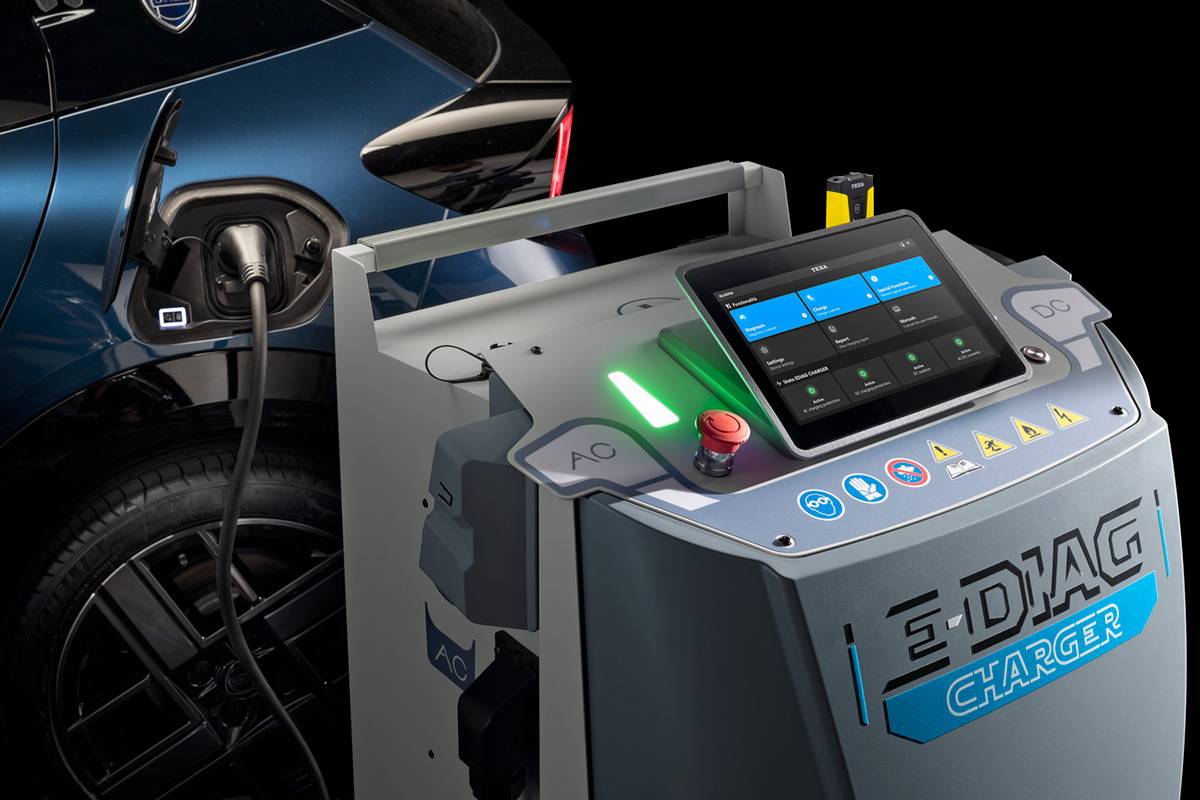

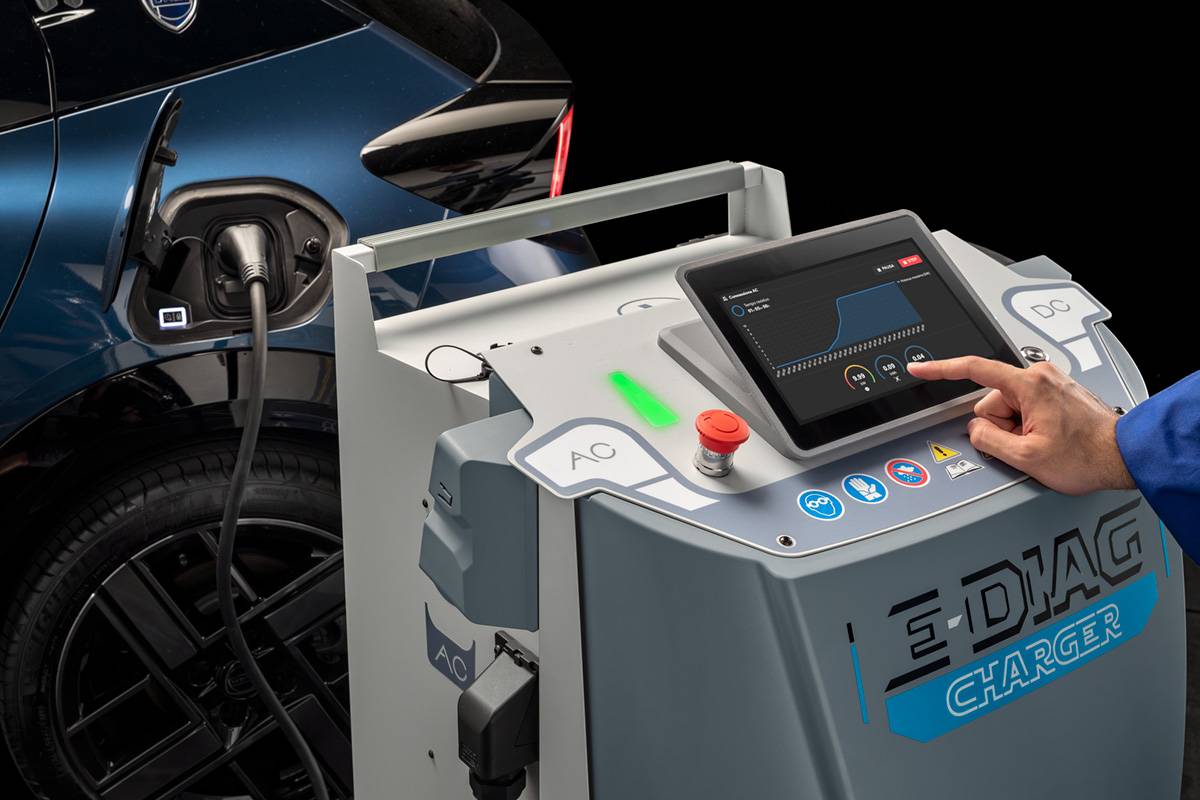

E-DIAG CHARGER permite recargar la batería de tracción de vehículos eléctricos (BEV) e híbridos enchufables (PHEV), con la posibilidad de realizar recargas tanto en AC mediante un conector Tipo 2, como en corriente continua (DC) mediante un conector CCS2 Combo.
La potencia disponible permite gestionar rápidamente el proceso de recarga, optimizando los tiempos de reparación en el taller.
AC TIPO 2
DC CCS2 COMBO
La medición de la recarga, tanto en AC como en DC, está certificada MID (Measuring Instruments Directive) según la Directiva 2014/32/UE, que certifica los instrumentos de medición y protege tanto al operador como al cliente.
Al finalizar la recarga, además, el cliente puede recibir un certificado adicional* relativo al estado de salud de la batería. Un servicio especialmente útil para los propietarios de vehículos, ya que proporciona información precisa y fiable sobre la capacidad restante de la batería del vehículo.
*Certificado emitido por un ente acreditado.
Seguridad eléctrica

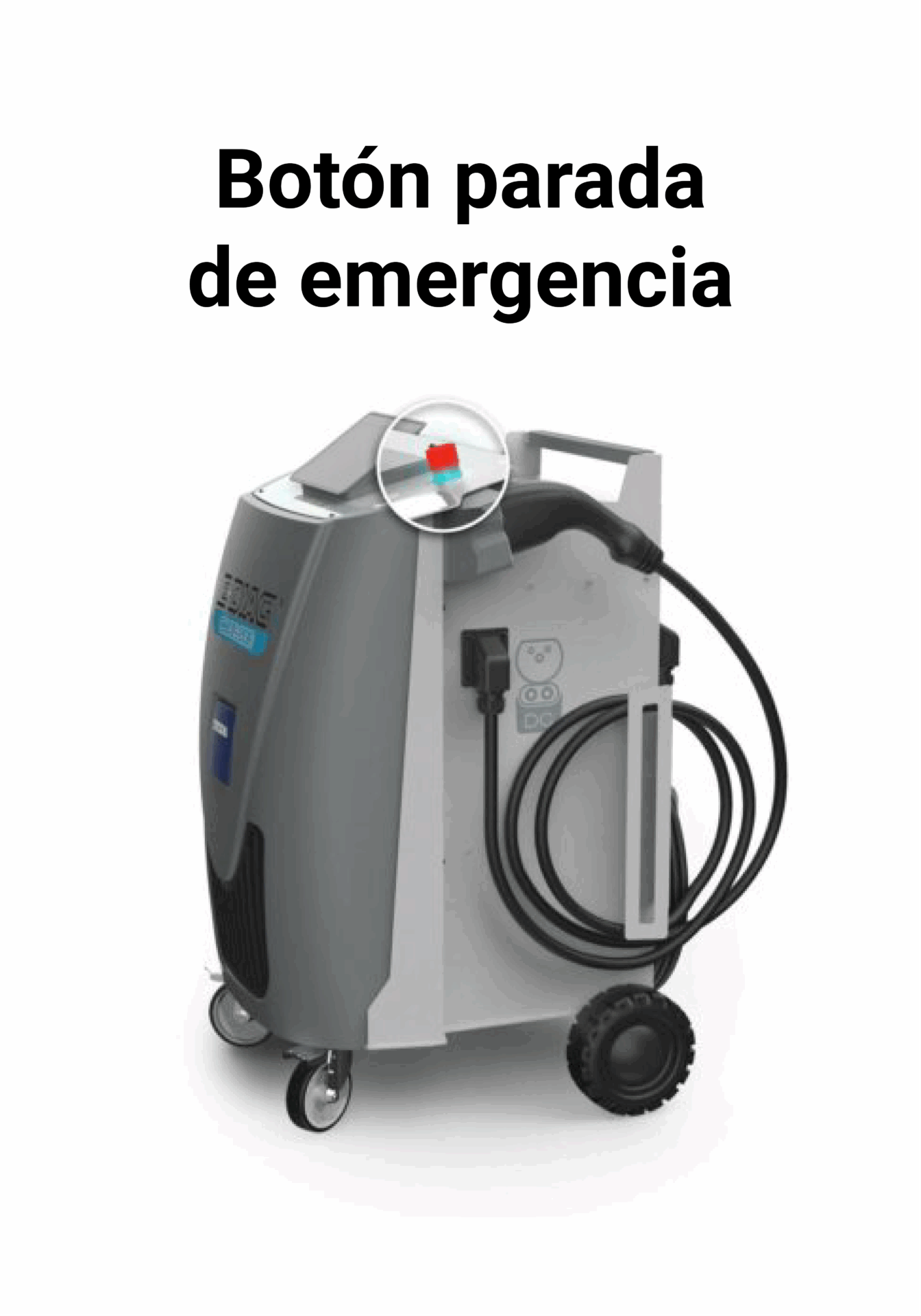

Cada vez que se inicia, E-DIAG CHARGER realiza un autodiagnóstico interno, lo que garantiza el correcto funcionamiento desde el punto de vista de la seguridad eléctrica.
Diagnosis
La diagnosis «integrada» de TEXA permite verificar físicamente el funcionamiento de los sistemas de recarga durante la misma recarga.
Además, gracias al uso de NAVIGATOR NANO SERVICE (a través de la toma OBD del coche), será posible visualizar los parámetros de diagnosis proporcionados por las unidades de control presentes en el vehículo, conectarse al BMS, hasta supervisar el estado de cada celda, además de la lectura completa de los parámetros relacionados con la batería y el sistema de recarga.

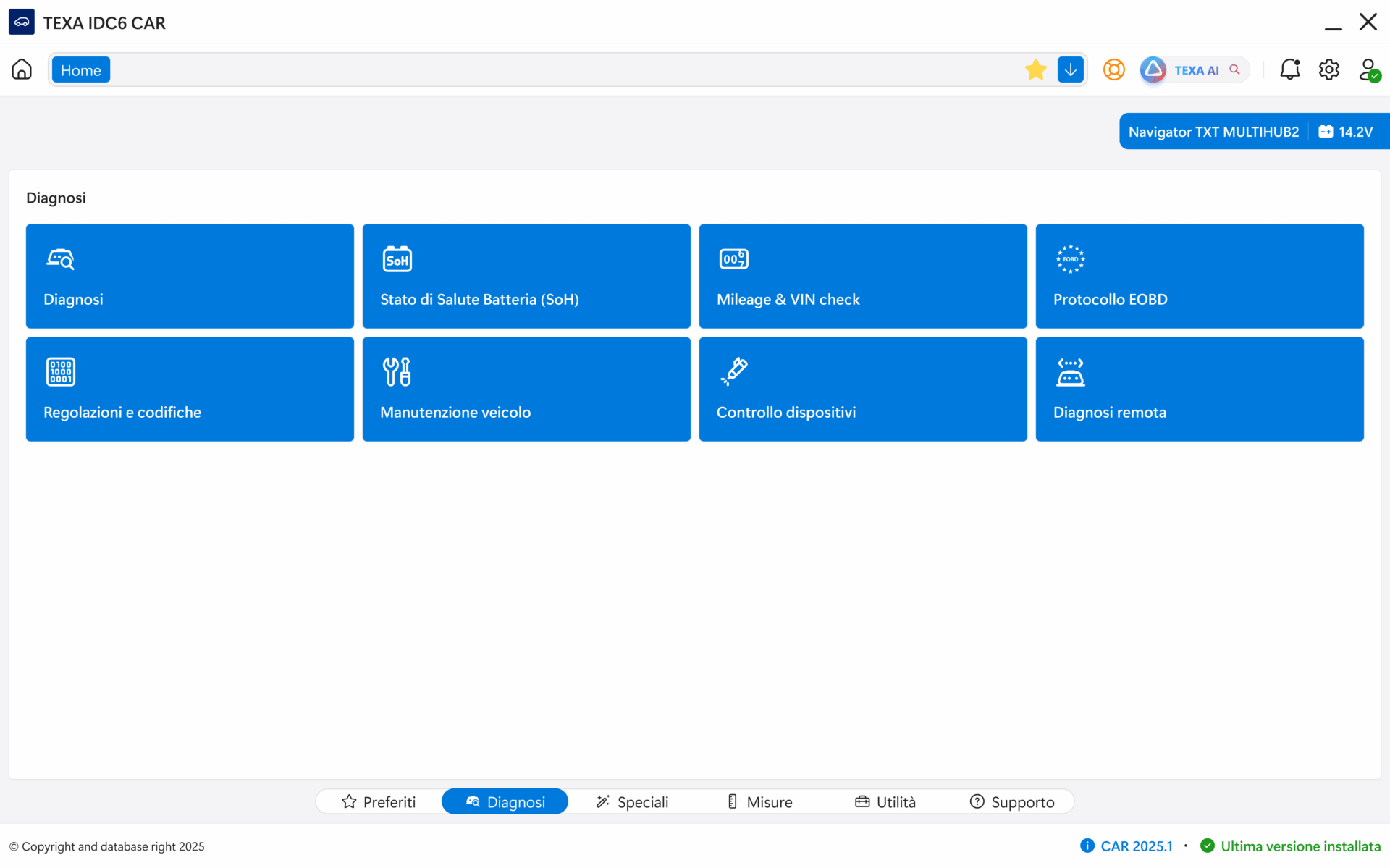

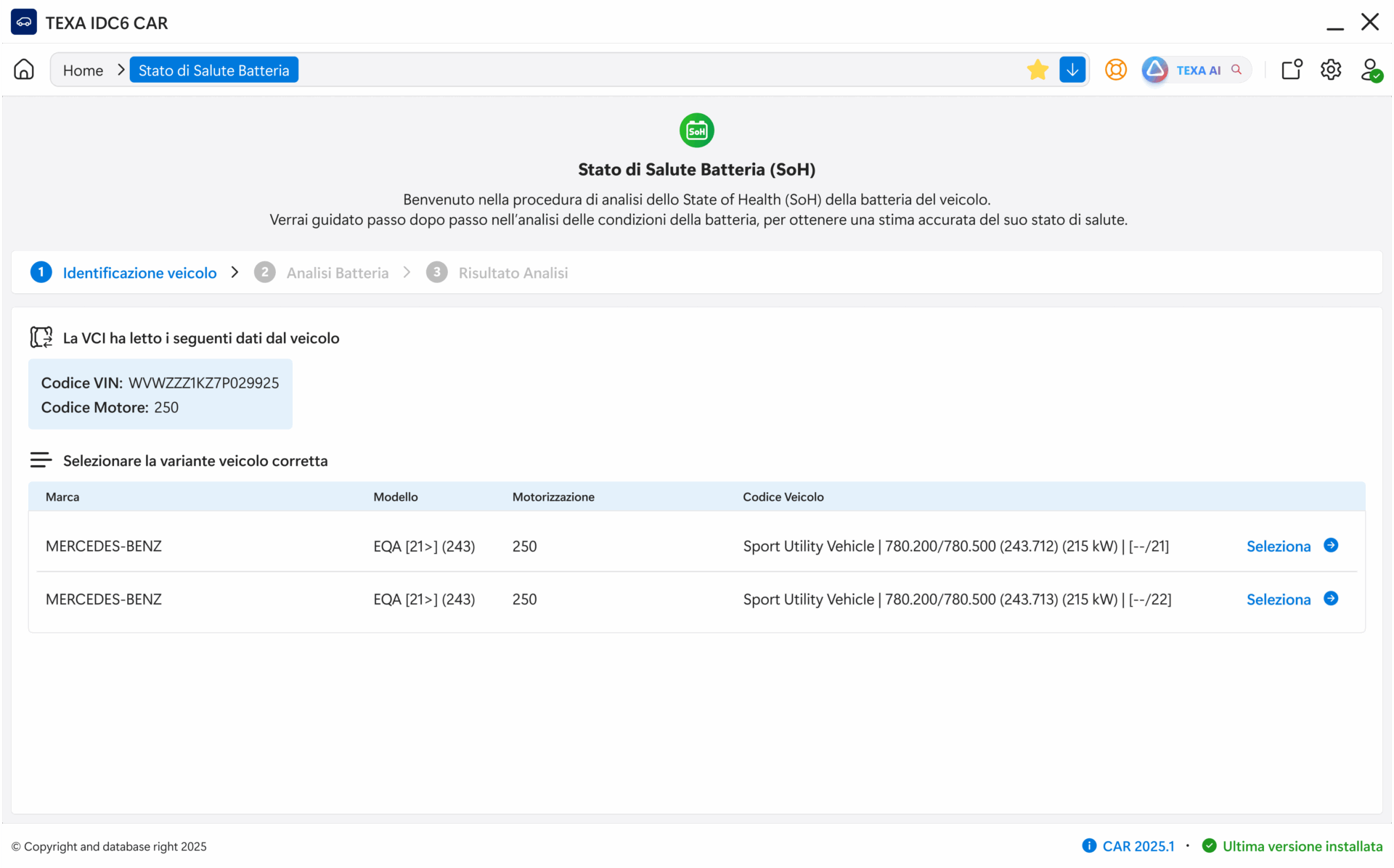

Estado de salud de la batería (SoH)
En el ámbito de los vehículos eléctricos e híbridos es cada vez más importante, tanto para el mecánico como para el automovilista, poder evaluar con precisión el estado de salud de la batería de tracción y la vida útil de los principales componentes instalados a bordo.

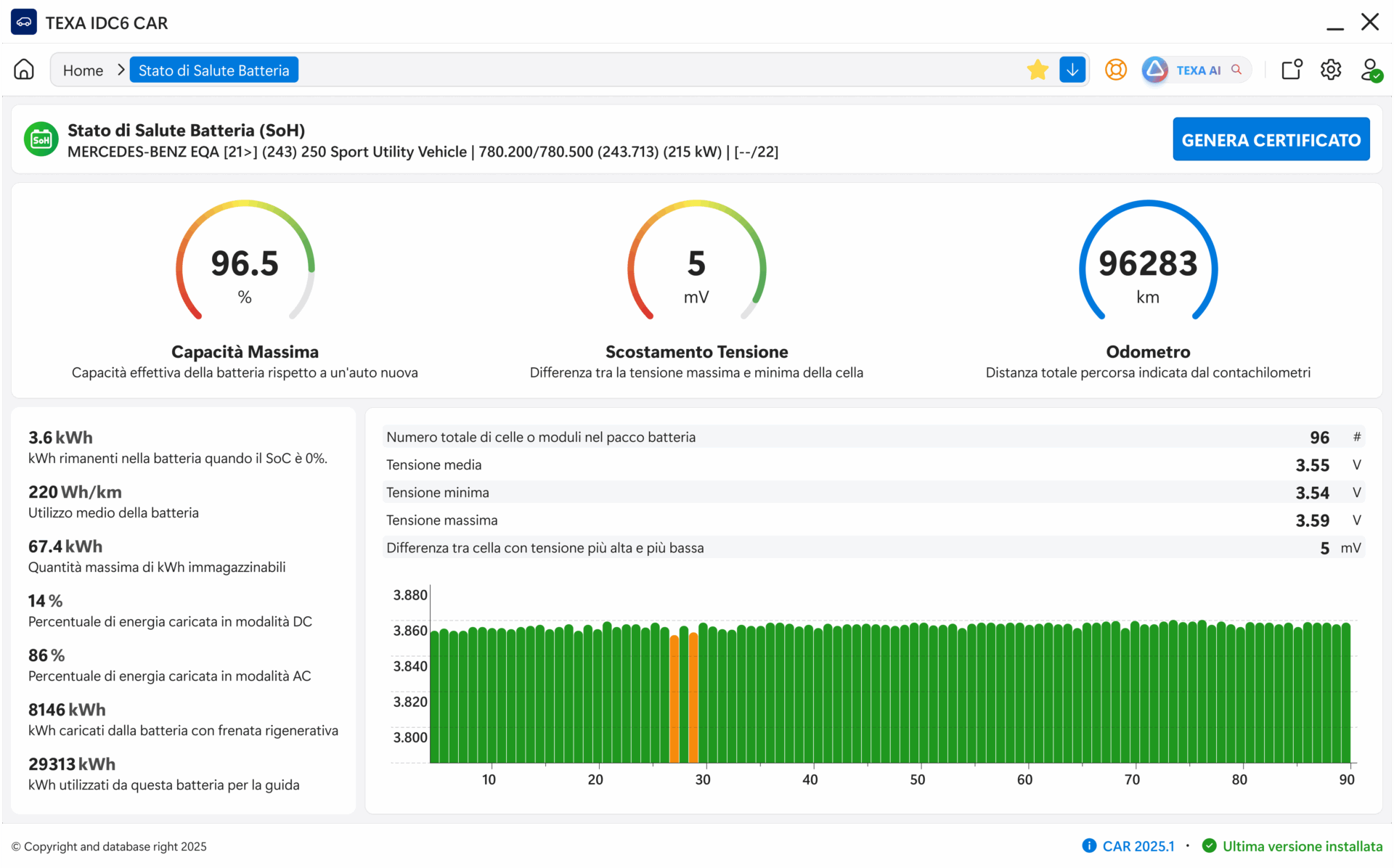

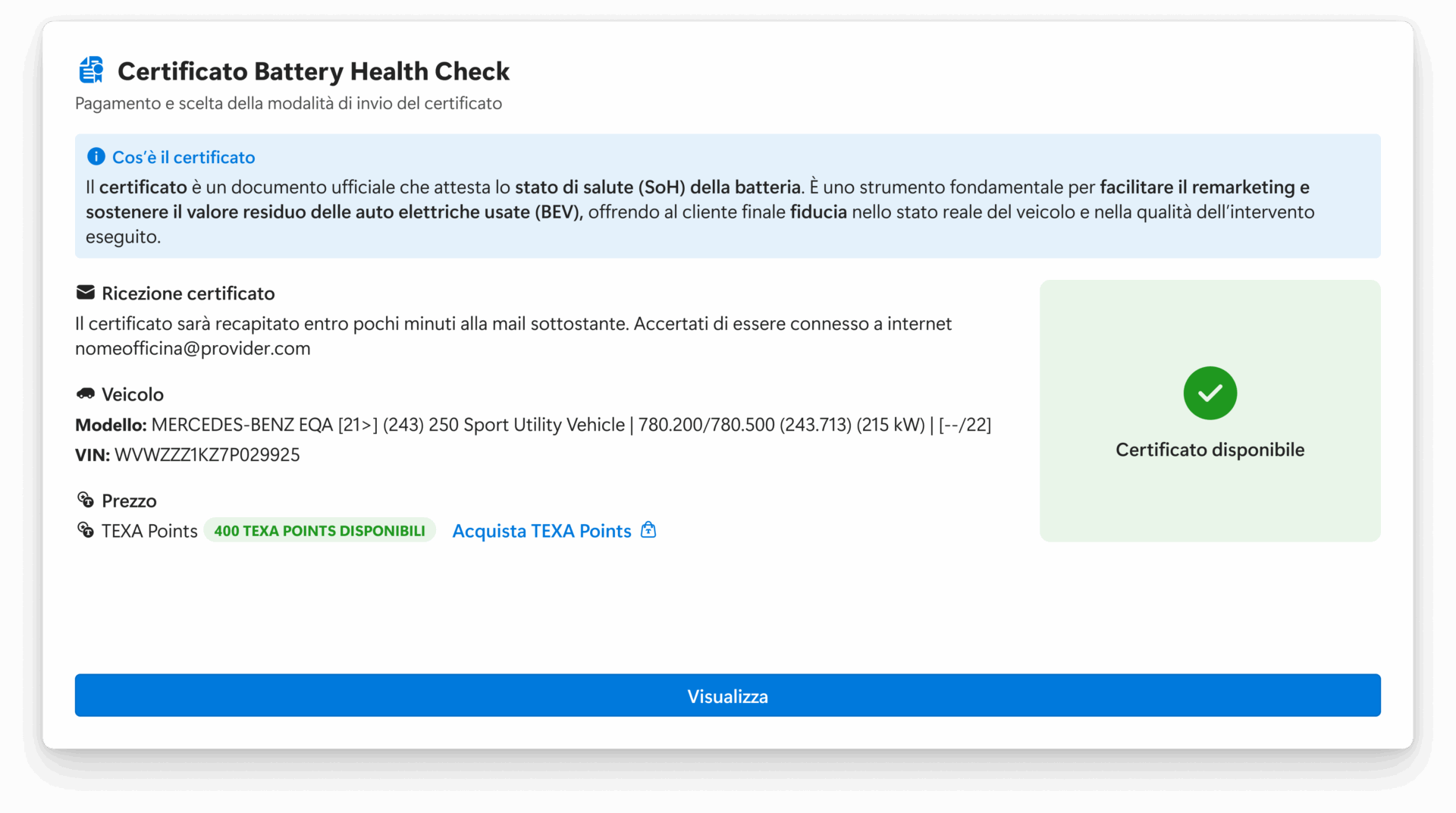

En este sentido, TEXA ha desarrollado un proceso que, a partir de los parámetros obtenidos directamente de las unidades de control y su posterior procesamiento en la nube, ofrece una estimación precisa, en porcentaje, del estado de salud de la batería (State of Health). Este procedimiento viene de serie en la E-DIAG CHARGER. Además, el mecánico que desee proporcionar al cliente un certificado acreditado relativo al estado de salud de la batería puede solicitarlo directamente desde el instrumento y lo recibirá en pocos minutos en su dirección de correo electrónico.

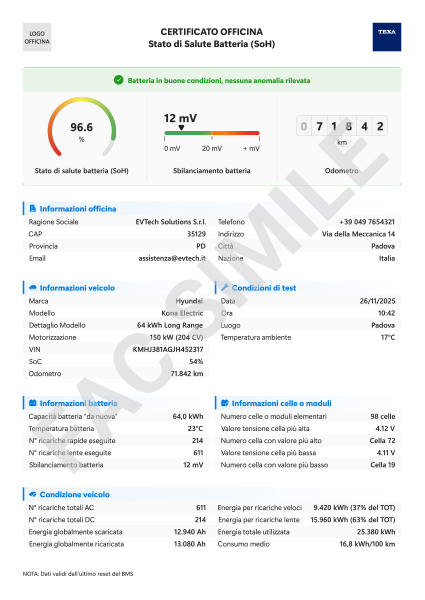

Certificación del estado de salud de la batería
CERTIFICADO DE TALLER
El taller de reparación que disponga de un TEXPACK E-DIAG CHARGER puede proporcionar al cliente un certificado sobre el estado de la batería con el nombre del taller. Servicio incluido en la suscripción a TEXPACK E-DIAG CHARGER.

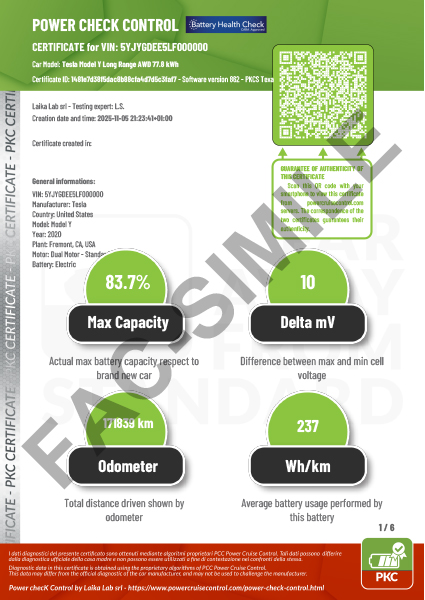

CERTIFICADO ACREDITADO
Es el mismo certificado del taller, pero acreditado por un ente externo. El certificado acreditado es un servicio de pago, tarifado por uso y reservado a los clientes que dispongan de un TEXPACK E-DIAG CHARGER.
Recarga y diagnosis nunca vistas
Con il display da 10 pollici multi-touch

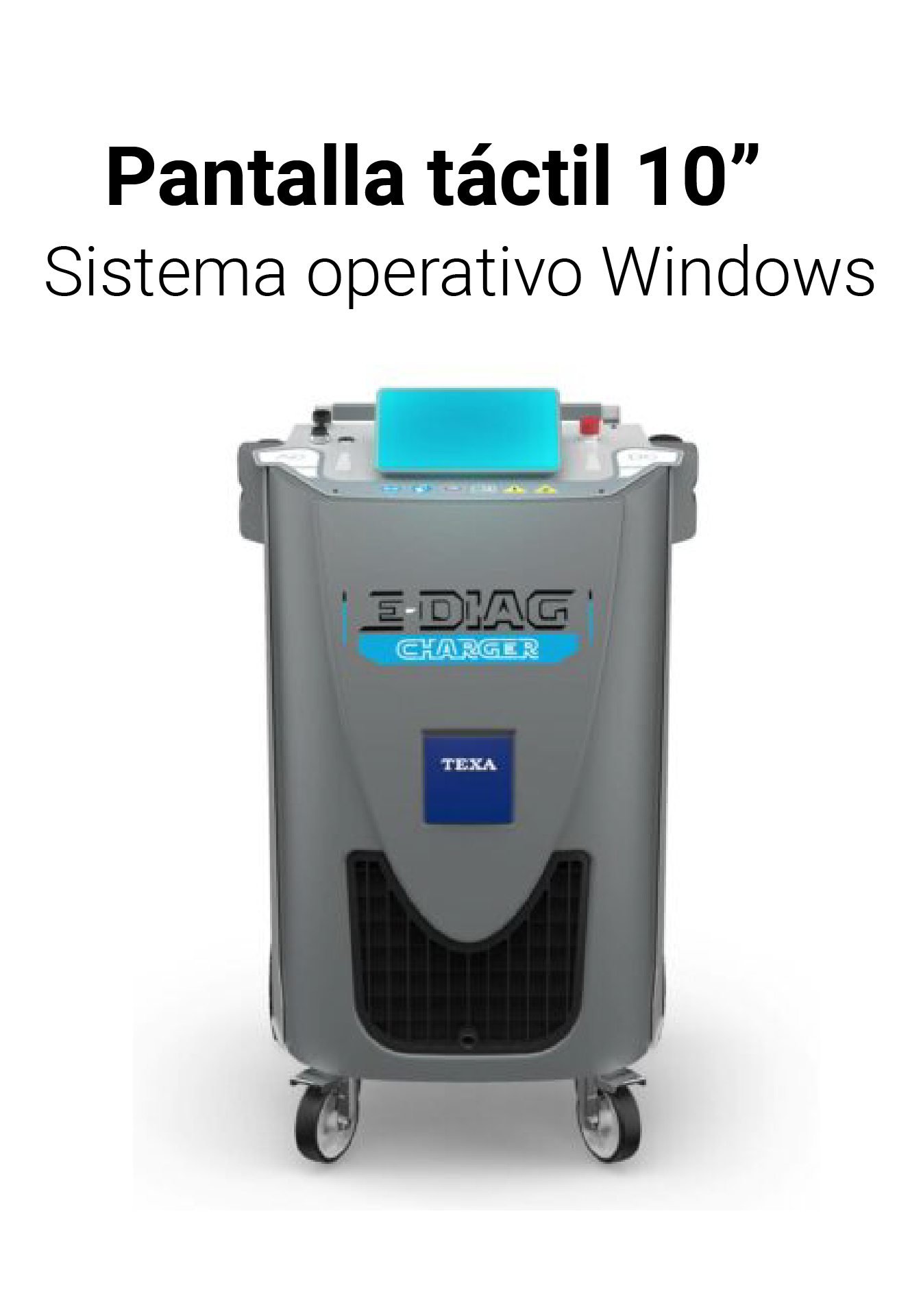

E-DIAG CHARGER está equipada con una pantalla multitáctil en color de 10 pulgadas, que garantiza una gran facilidad de uso y una visualización siempre clara de las operaciones a realizar.
Muy interesante la tecnología glove touch con la que ha sido desarrollada, que permite un uso perfecto incluso cuando el operador lleva guantes de trabajo.
Acceso directo a las operaciones más útiles
Gracias a un software sencillo e intuitivo

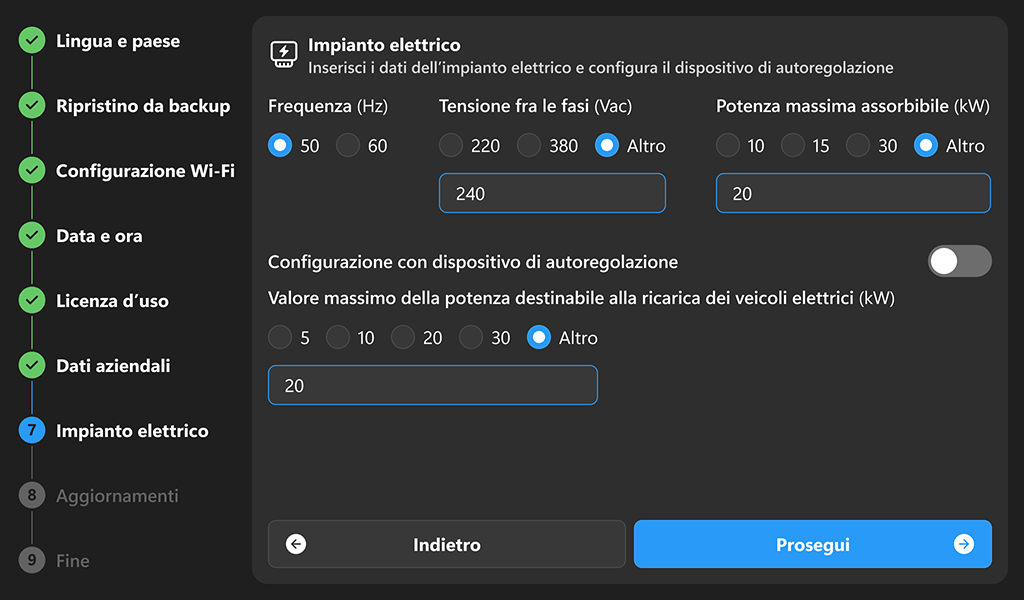

El software de E-DIAG CHARGER, desarrollado sobre la plataforma Windows, ofrece en una única pantalla toda la información necesaria para el usuario, permitiendo así un acceso directo a las operaciones más útiles. El menú, en el que se puede navegar con gran facilidad, aprovecha la amplitud de la pantalla y reduce al mínimo los distintos pasos operativos: en muy poco tiempo se pasa de las fases iniciales de activación a la ejecución de los servicios de recarga o diagnosis.

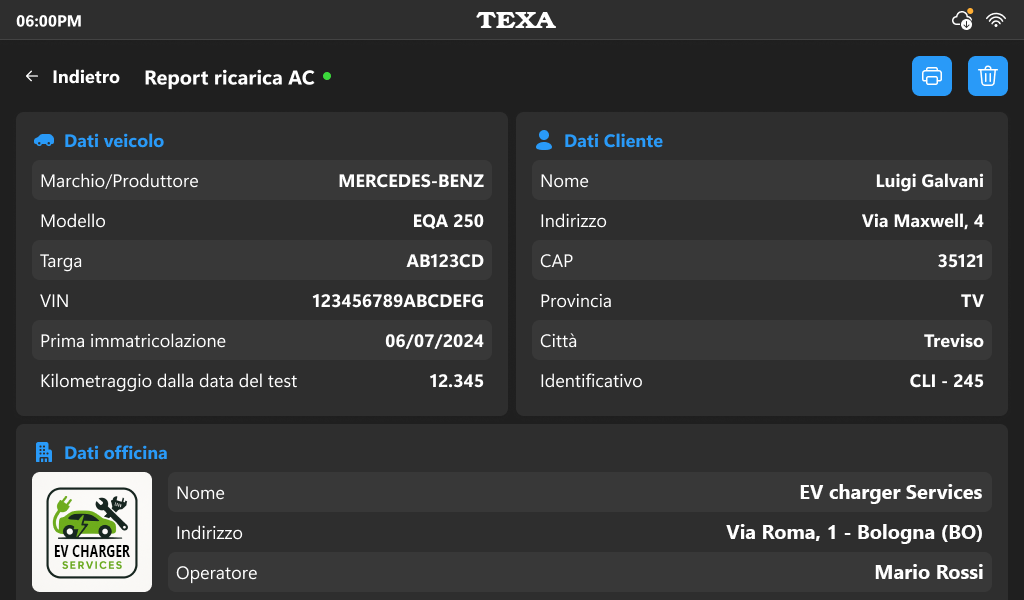

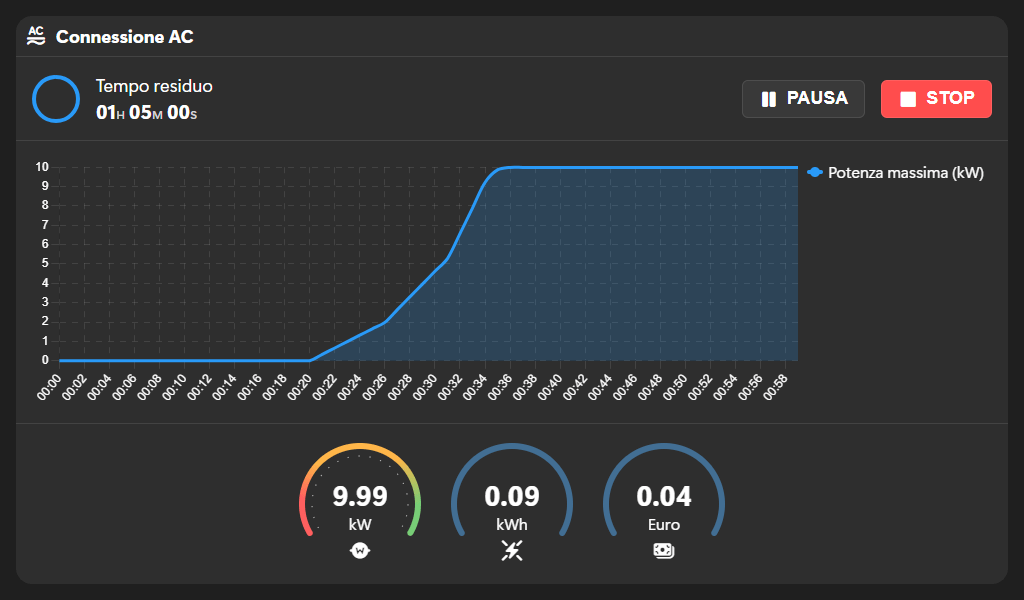

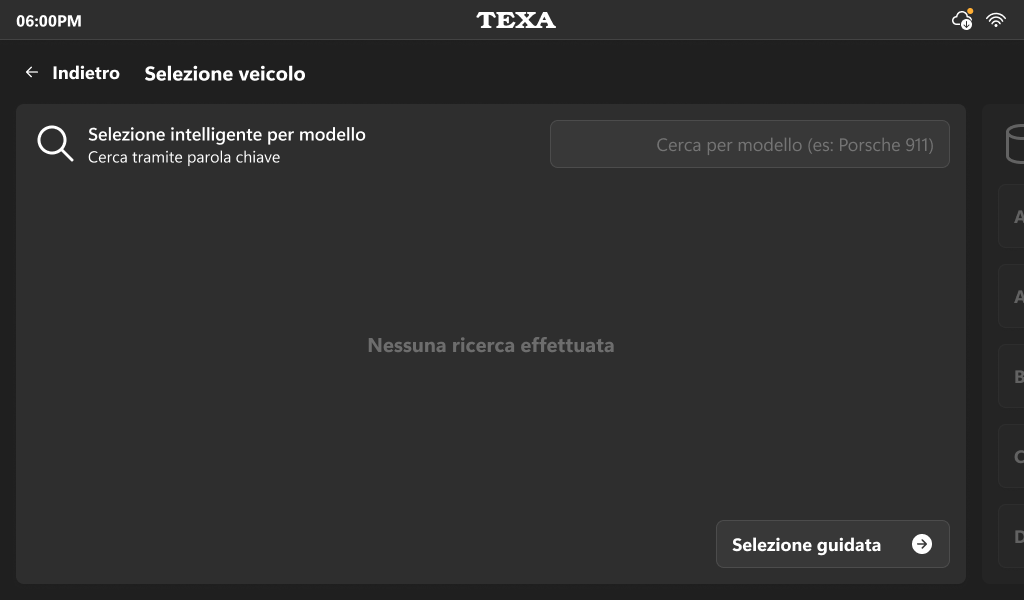

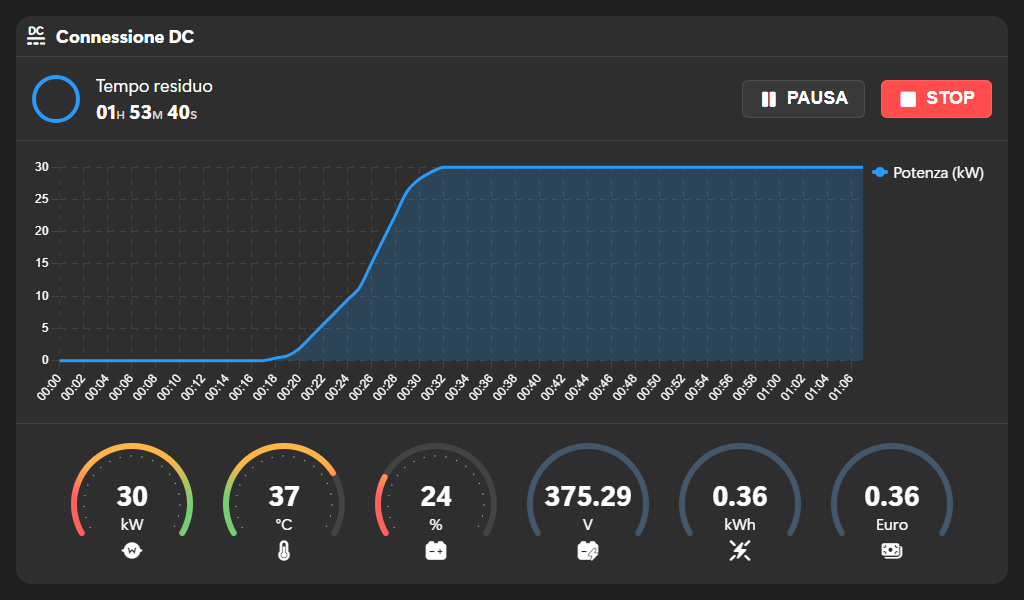

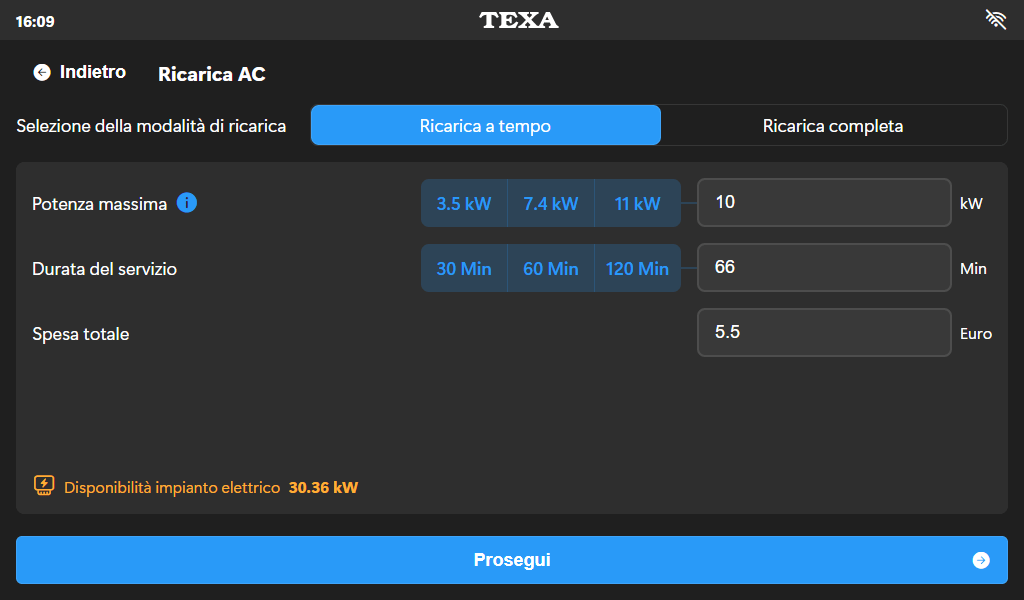

A continuación, un resumen de las principales pantallas del software, desde la selección del servicio hasta las fases de recarga y diagnosis:
Alimentación y gestión energética

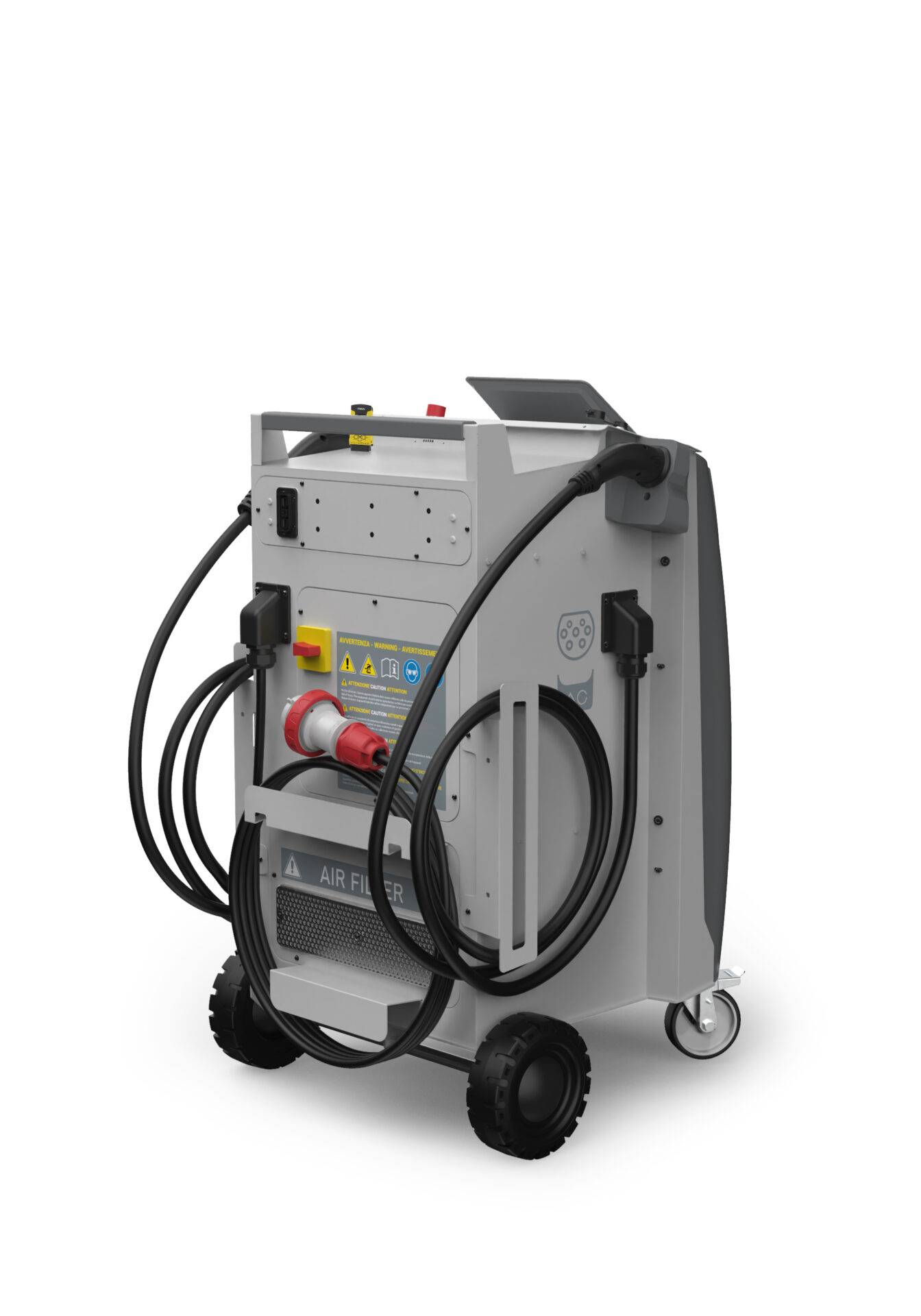

E-DIAG CHARGER se alimenta mediante una toma eléctrica trifásica industrial (de 5 polos: 3 fases + Neutro + toma de tierra) presente en la instalación eléctrica del taller.

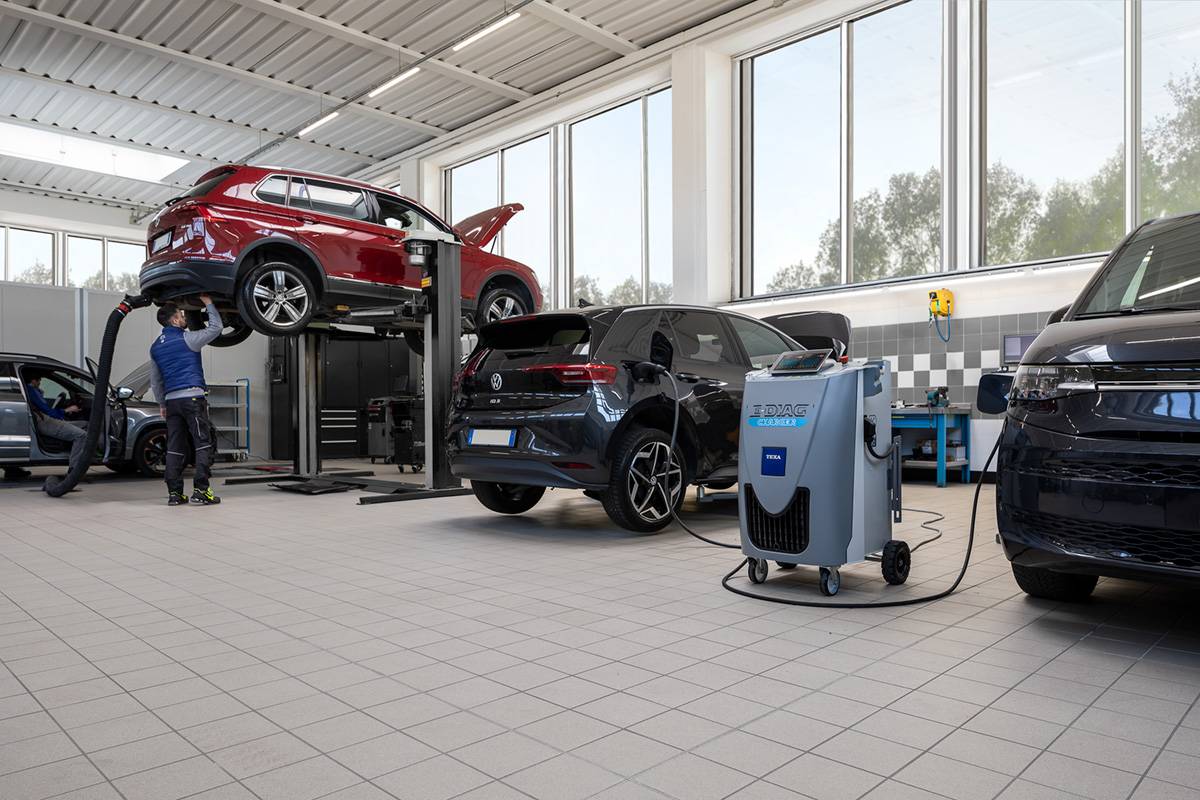

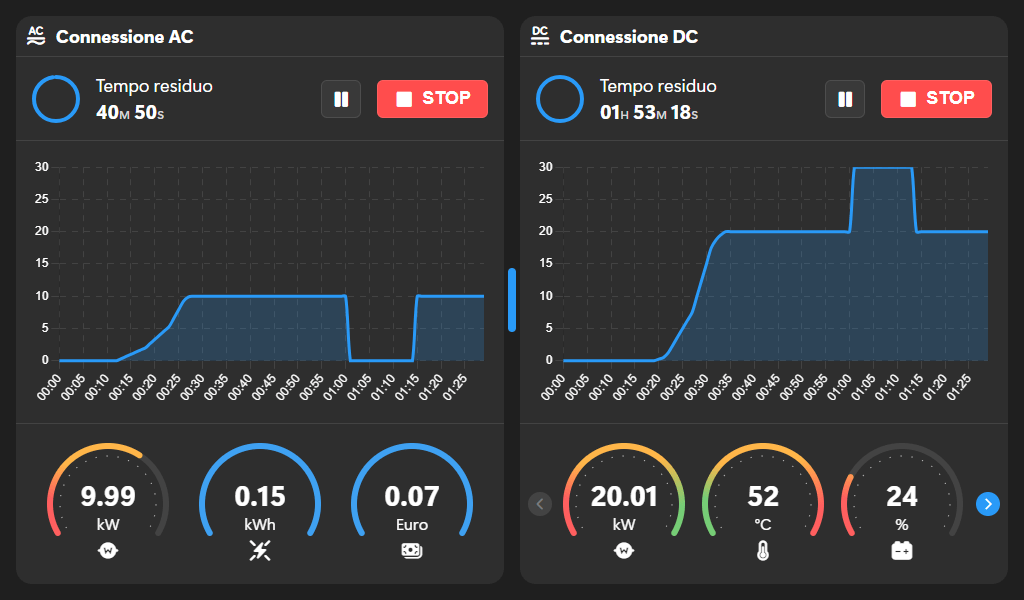

Permite la recarga simultánea de dos vehículos, uno en AC y otro en DC, con umbrales de potencia ajustables.

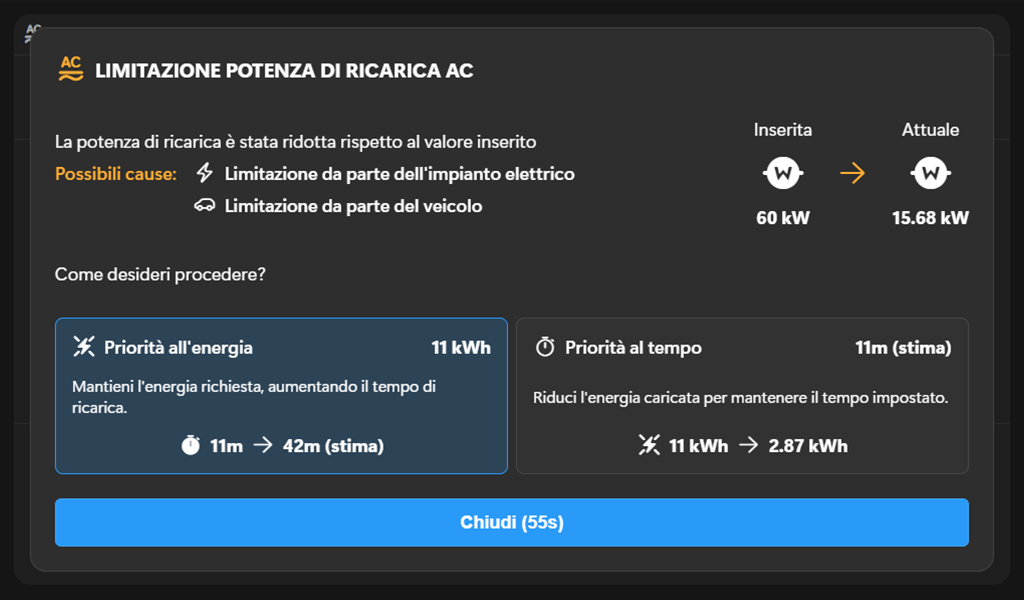

Además, puede gestionar la regulación automática – mediante el accesorio PLC ENERGY METER – de la potencia máxima de recarga en ambos circuitos, evitando desconexiones inesperadas por sobreconsumo o por la actuación de las protecciones de la instalación eléctrica que alimenta el dispositivo, y respetando la potencia máxima disponible en el taller.

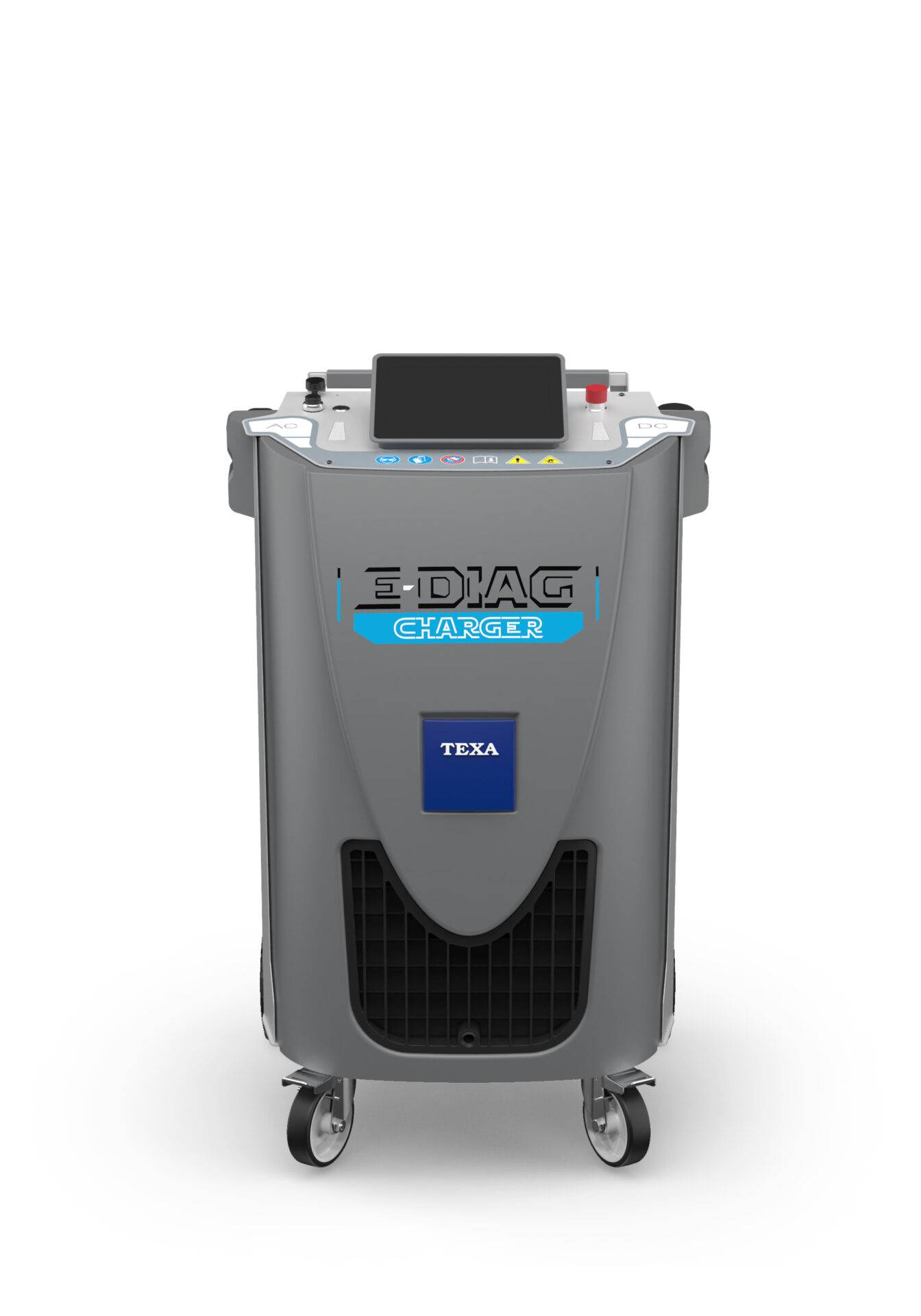

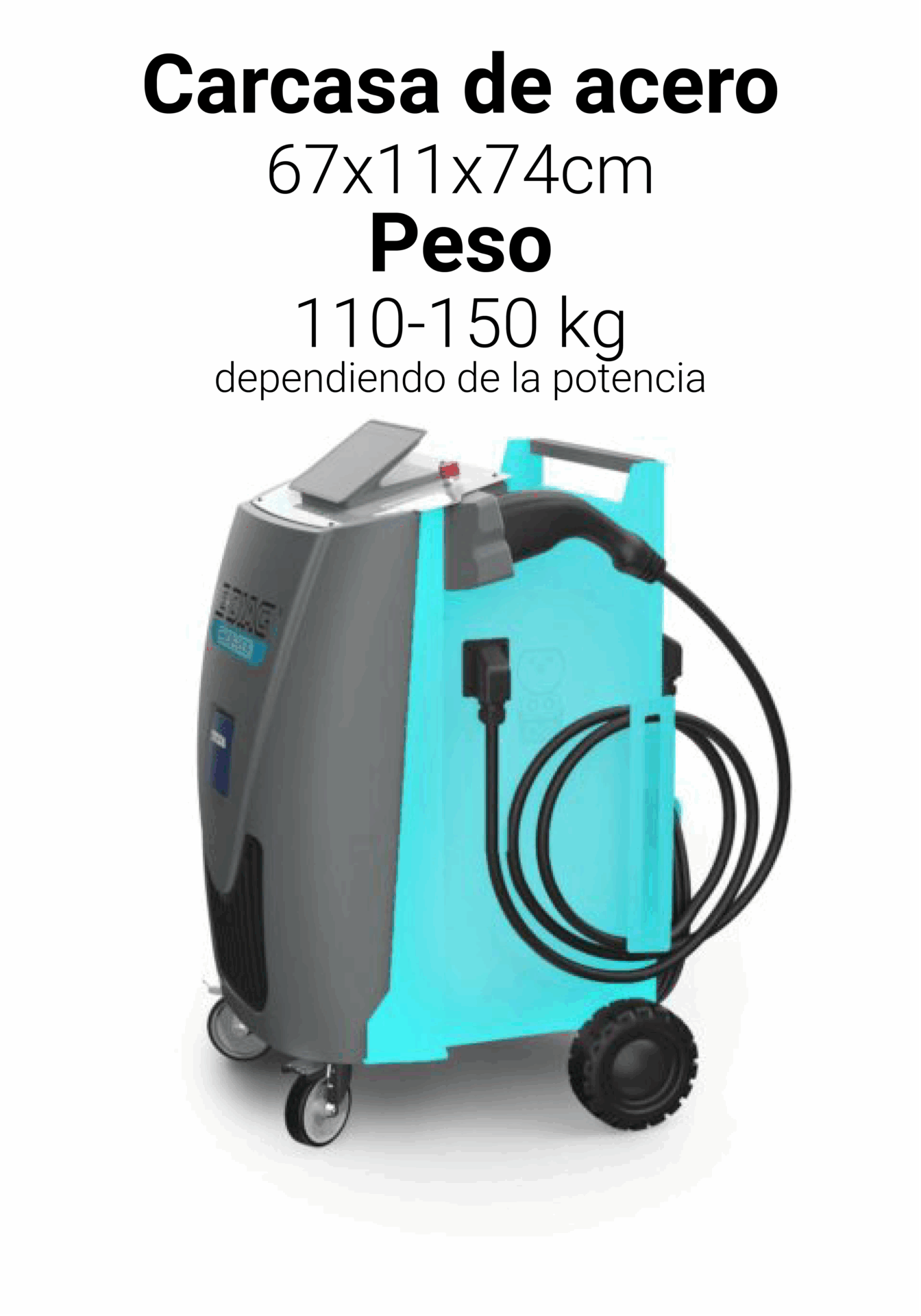

Diseño y movilidad
Como es tradición en TEXA, durante la fase de diseño se ha prestado especial atención tanto al estilo como al uso del producto, expresados a través de líneas cuidadas y atractivas que mantienen al mismo tiempo la practicidad y la inmediatez de uso.

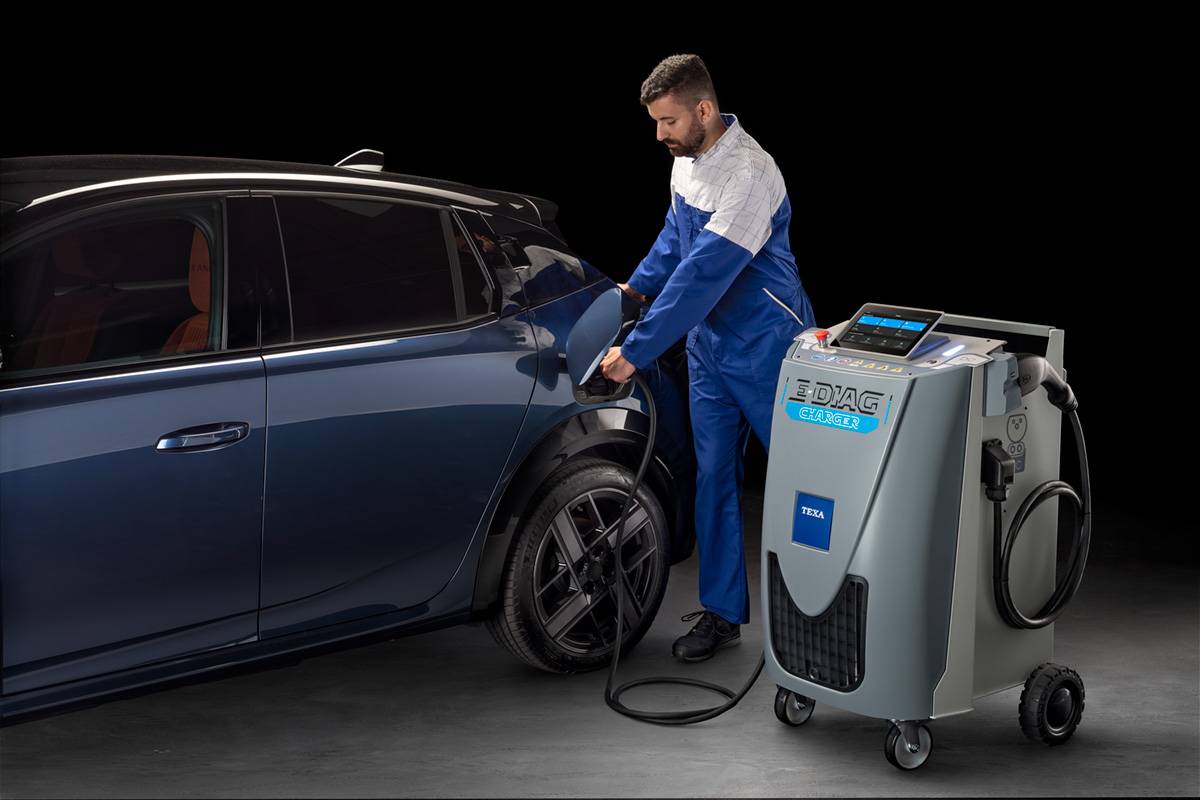

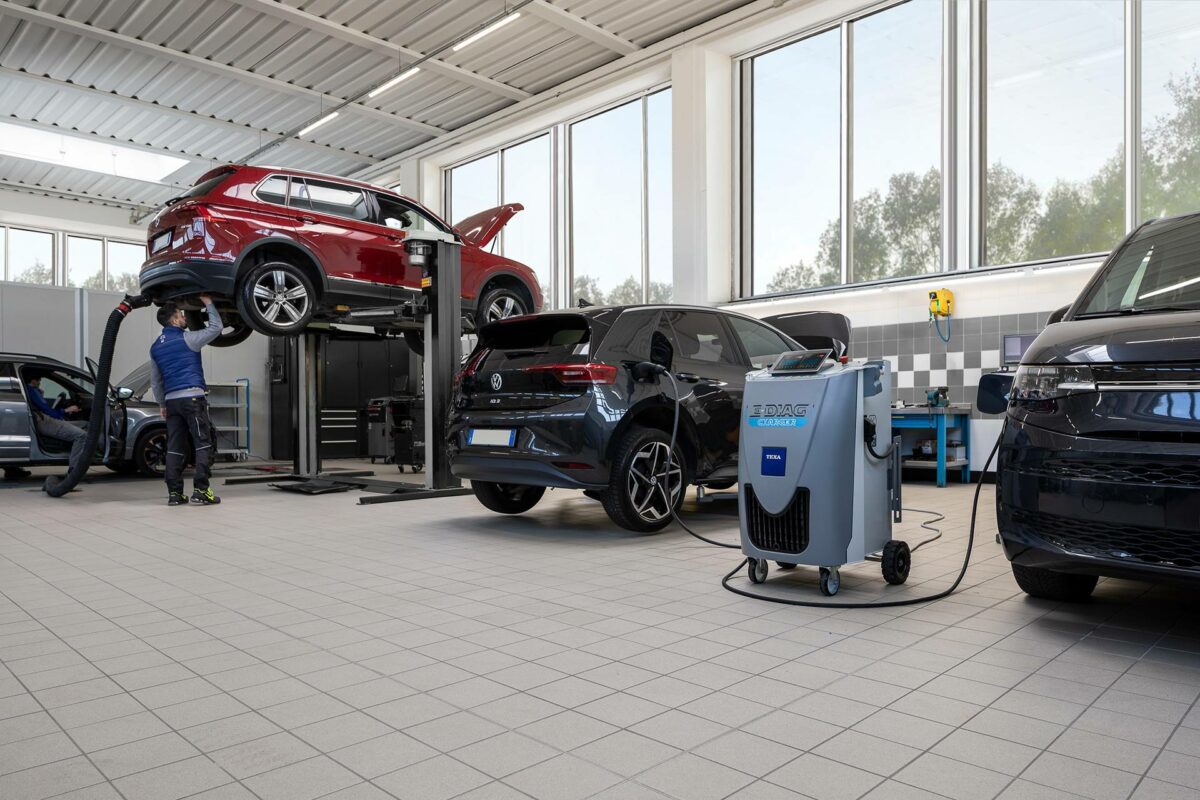

La estructura, equipada con dos prácticas ruedas pivotantes, se desplaza con facilidad, permitiendo trabajar incluso en talleres con espacios reducidos.
Tensión perfecta, incluso durante la fase de autodiagnosis

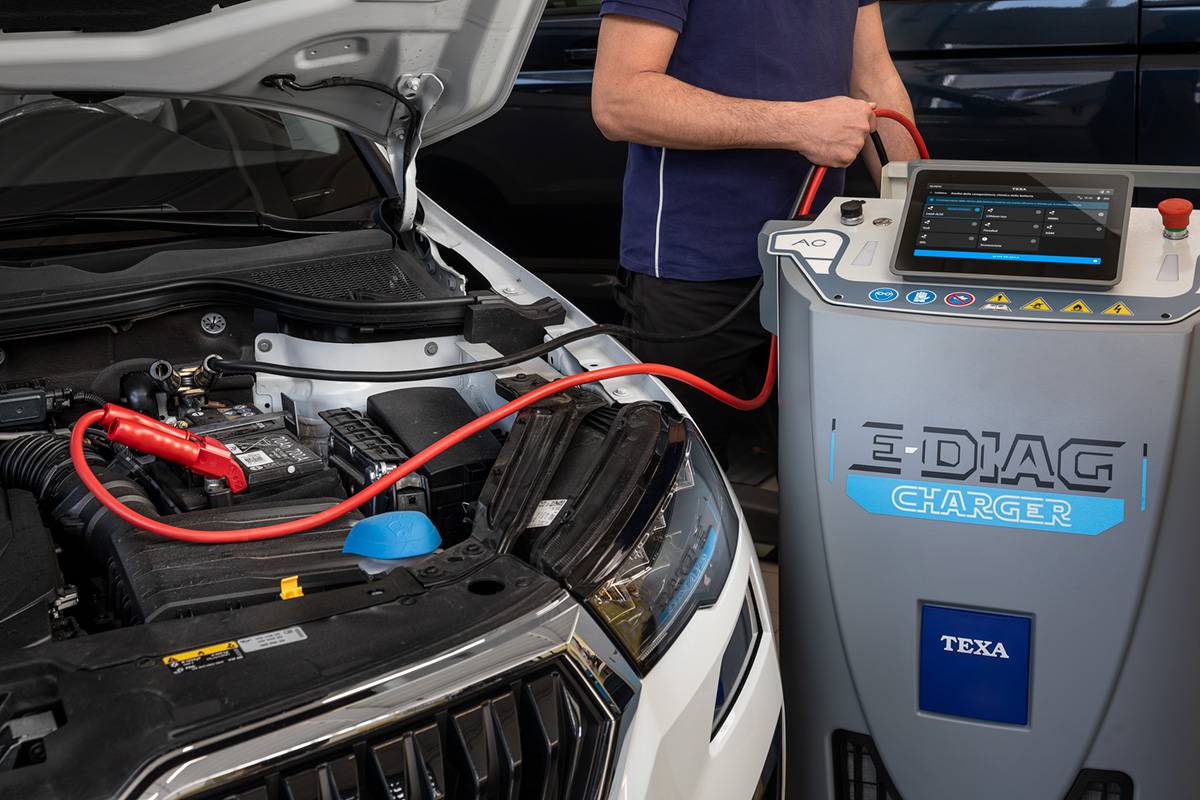

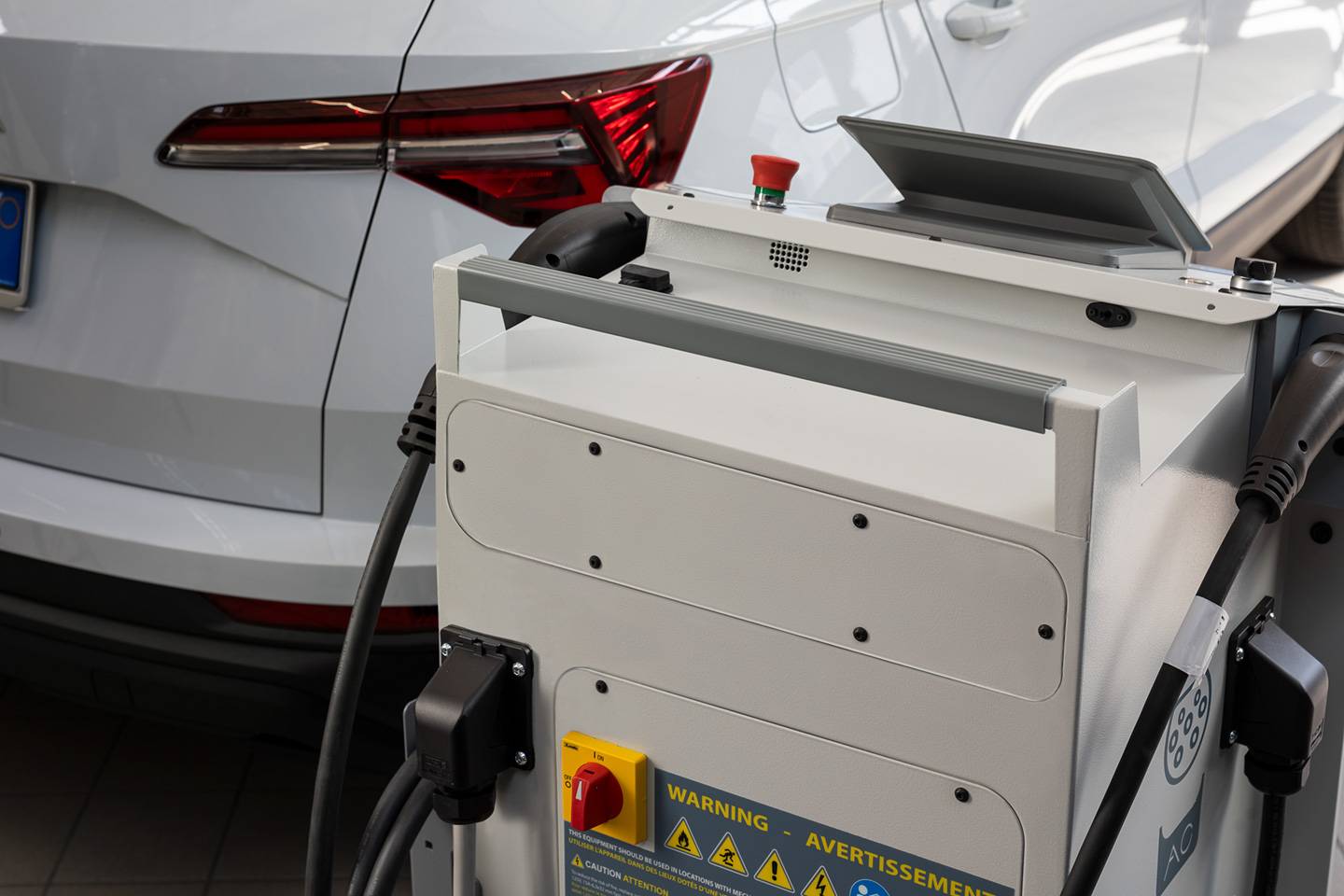

E‑Diag Charger está preparada para alojar un módulo dedicado a la carga de las baterías de servicio, especialmente indicado para su uso en taller, ya que mantiene la batería a una tensión perfectamente estabilizada durante las fases más críticas de las operaciones de mantenimiento. Por ejemplo, cuando es necesario localizar una anomalía mediante autodiagnosis, reprogramar una o varias unidades de control, realizar una calibración ADAS, etc.
El trabajo diagnóstico en este modo, denominado flashing mode, permite seguir las recomendaciones de los fabricantes. TEXA piensa siempre en la seguridad; por ello ha desarrollado unas pinzas especiales equipadas con termopares que miden la temperatura en los polos de la batería.
Esto garantiza que las fases de carga se realicen en condiciones de total seguridad, gracias a un sistema que avisa y detiene inmediatamente la carga si detecta niveles de temperatura anómalos, como en el caso de que las pinzas se hayan colocado de forma incorrecta sobre los bornes.
Especificaciones técnicas
Todos los productos TEXA cuentan con documentación técnica completa y constantemente actualizada.
